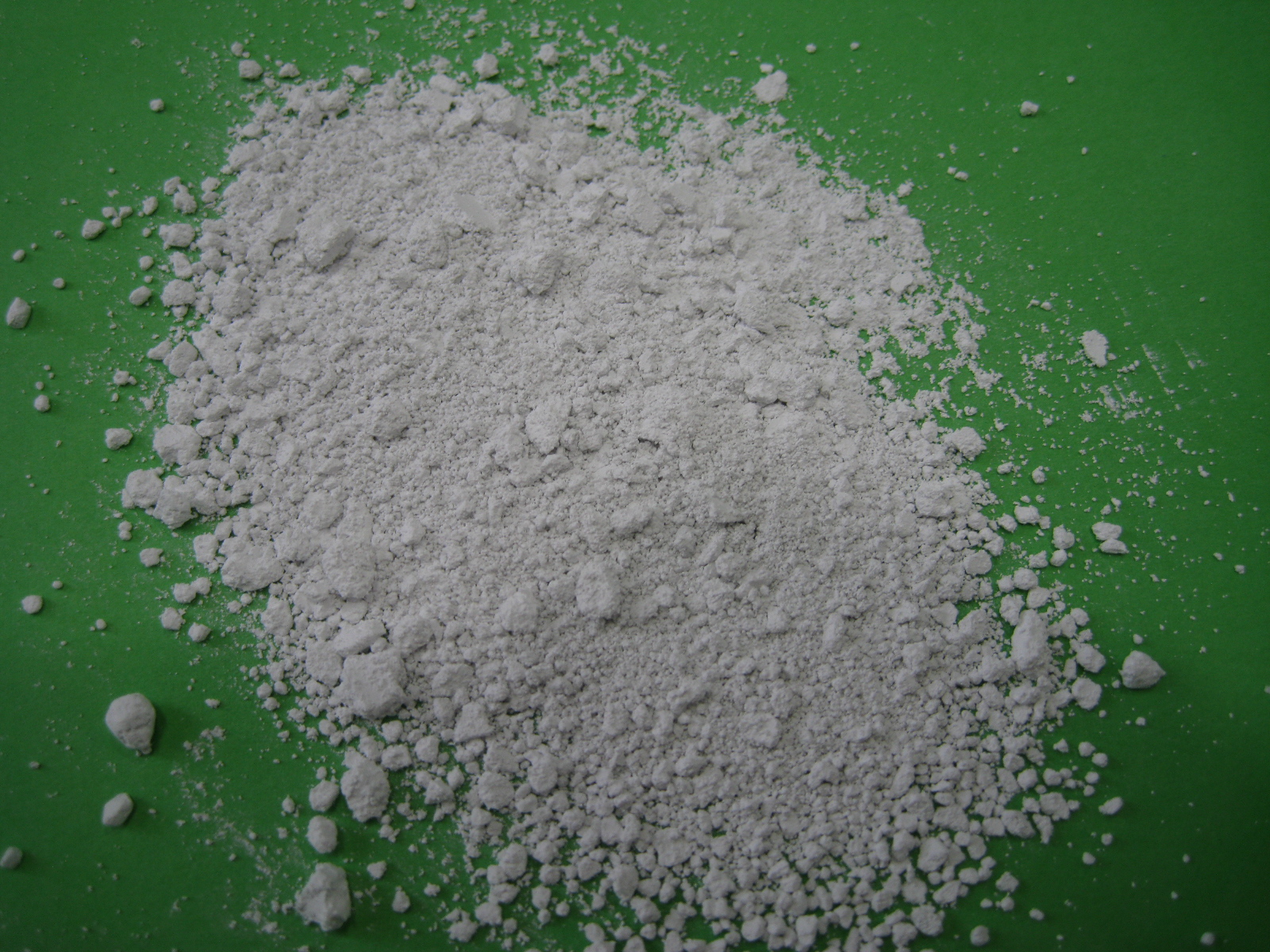

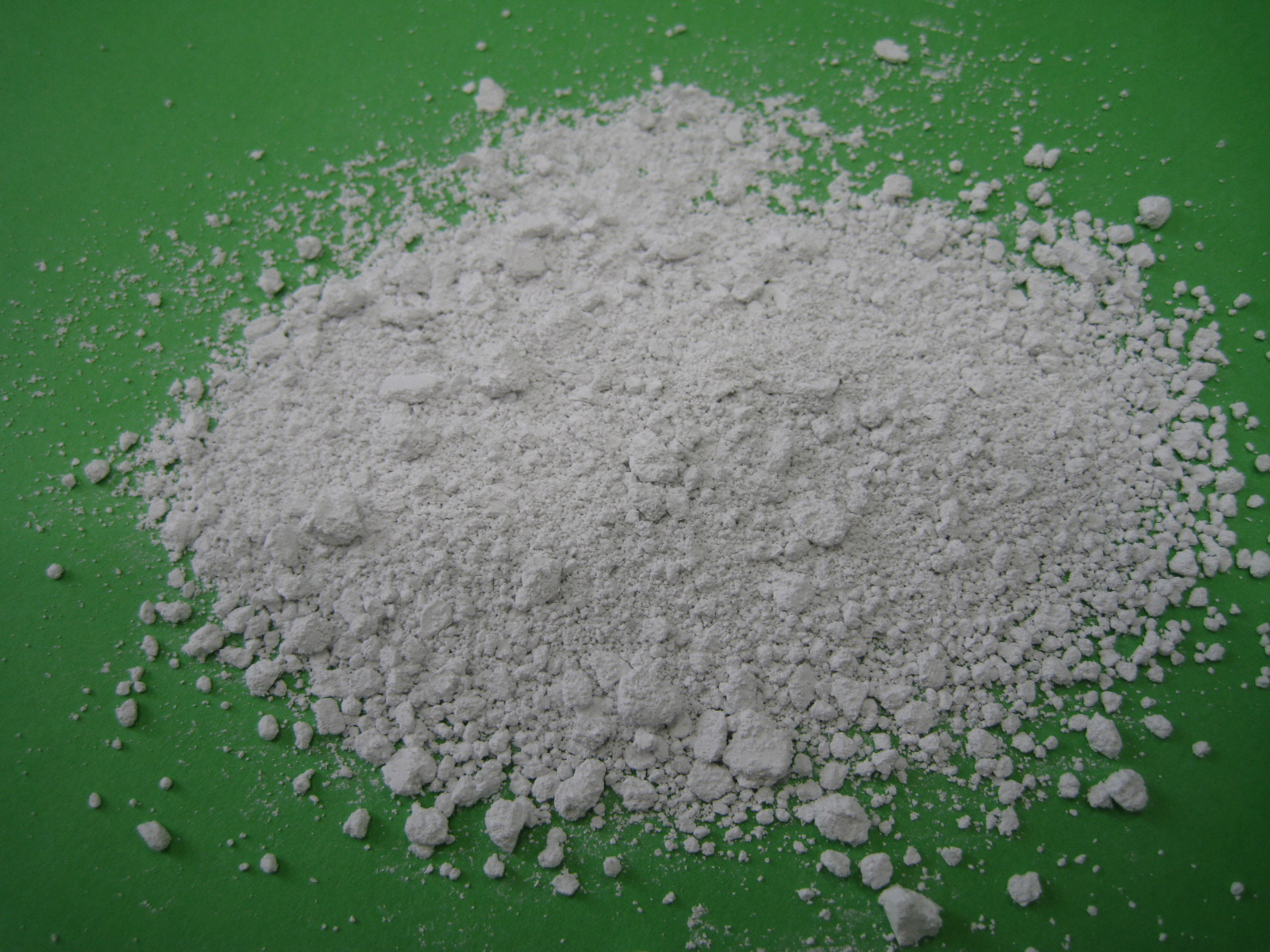

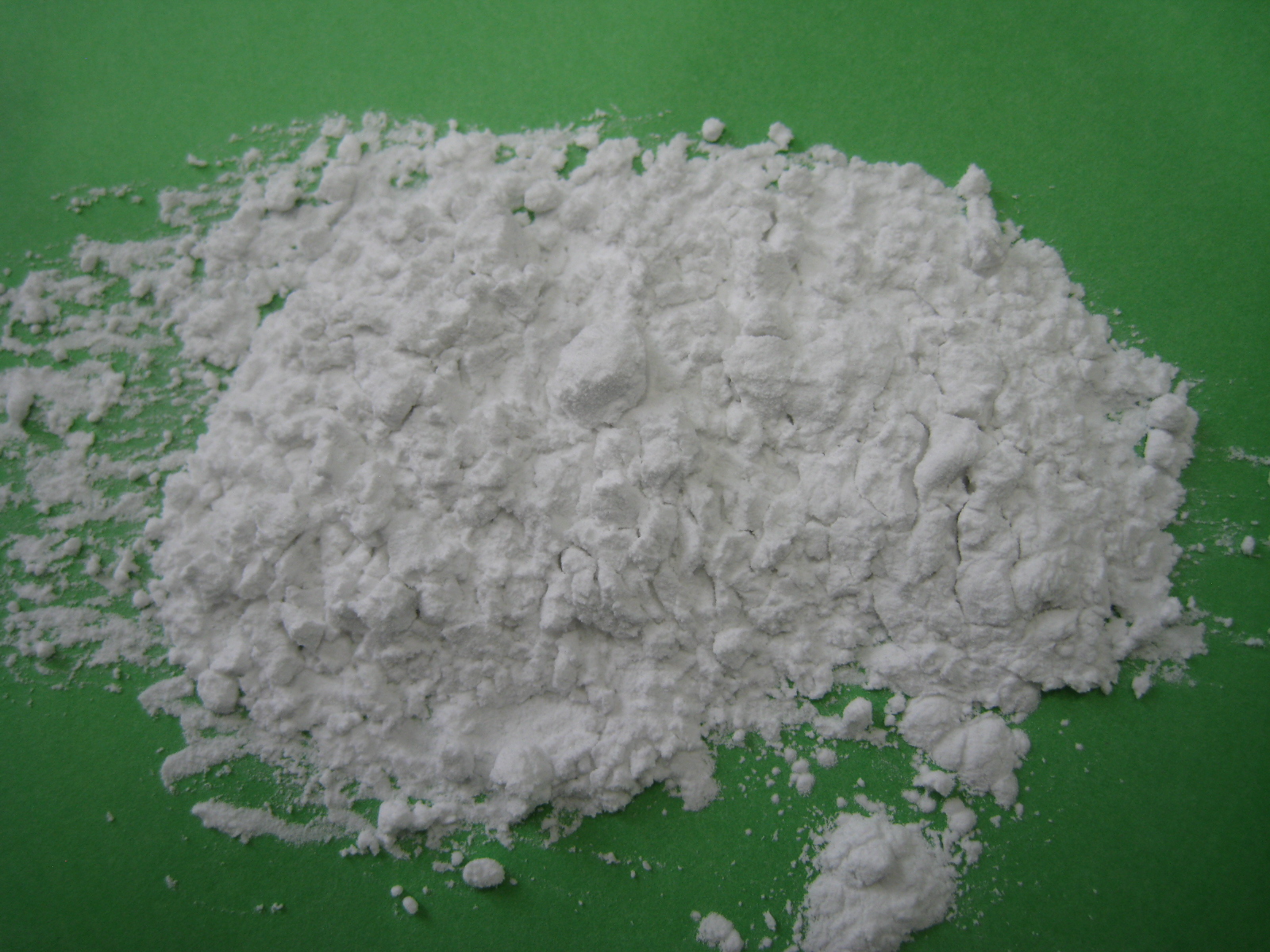

地板纸生产添加用电熔氧化铝微粉WA 6000目
地板纸（强化木地板耐磨层装饰纸）添加 WA 6000 目电熔氧化铝微粉（白刚玉），核心是用它做超细腻耐磨填料，在保证高透明度 / 白度的同时，显著提升耐磨、抗刮、耐污与热稳定性。
WA 6000 目电熔氧化铝微粉（白刚玉）在地板纸中的核心作用：
6000 目超细颗粒均匀分布在三聚氰胺浸渍胶中，固化后形成高硬度耐磨层，可将地板耐磨转数提升至 6000–9000 转（国标≥4000 转），抗日常刮擦、鞋底磨损、家具拖拽。
高透明 + 高清晰度
相比粗目数（1500/2000 目），6000 目粒径仅 2–3 μm，折射率与三聚氰胺树脂匹配度高，不遮花纹、不发雾，完美还原装饰纸木纹 / 石纹清晰度。
抗刮 + 耐污 + 易清洁
颗粒填充树脂缝隙，表面更致密，耐污等级达 5 级，咖啡、油污不易渗透；同时提升抗指甲 / 钥匙刮擦能力。
热稳定 + 耐老化
熔点约2250℃，压贴（180–220℃）不分解、不变色；抗紫外线，长期使用不黄变、不褪色。
防滑（微调）
超细颗粒形成微观粗糙度，干态摩擦系数提升至 0.6 以上，不易打滑。
物理指标：
颜色 | 白色 |
硬度 | 莫氏9.0 |
使用温度 | 1900 ℃ |
熔点 | 2250 ℃ |
比重 | 3.95g/cm3 |
体积密度 | 3.6g/cm3 |
堆积密度 | 1.55-1.95 g/cm3 |
晶形 | 多棱角 |
化学成分：
JIS240#-JIS2500# | JIS3000#-JIS4000# | JIS6000#-JIS10000# | |
AL2O3 | 99.30% 以上 | 99.10% 以上 | 98.8% 以上 |
SiO2 | 0.15% 以下 | 0.18% 以下 | 0.20% 以下 |
NA2O | 0.32% 以下 | 0.35% 以下 | 0.38% 以下 |
Fe2O3 | 0.10% 以下 | 0.10% 以下 | 0.10% 以下 |
CaO | 0.05% 以下 | 0.05% 以下 | 0.05% 以下 |
白刚玉微粉的粒度型号：
JIS粒度 | D0(微米) | D3(微米) | D50(微米) | D94(微米) |
#240 | ≤ 127 | ≤ 103 | 57.0±3.0 | ≥ 40 |
#280 | ≤ 112 | ≤ 87 | 48.0±3.0 | ≥ 33 |
#320 | ≤ 98 | ≤ 74 | 40.0±2.5 | ≥ 27 |
#360 | ≤ 86 | ≤ 66 | 35.0±2.0 | ≥ 23 |
#400 | ≤ 75 | ≤ 58 | 30.0±2.0 | ≥ 20 |
#500 | ≤ 63 | ≤ 50 | 25.0±2.0 | ≥ 16 |
#600 | ≤ 53 | ≤ 41 | 20.0±1.5 | ≥ 13 |
#700 | ≤ 45 | ≤ 37 | 17.0±1.5 | ≥ 11 |
#800 | ≤ 38 | ≤ 31 | 14.0±1.0 | ≥ 9.0 |
#1000 | ≤ 32 | ≤ 27 | 11.5.±1.0 | ≥ 7.0 |
#1200 | ≤ 27 | ≤ 23 | 9.5±0.8 | ≥ 5.5 |
#1500 | ≤ 23 | ≤ 20 | 8.0±0.6 | ≥ 4.5 |
#2000 | ≤ 19 | ≤ 17 | 6.7±0.6 | ≥ 4.0 |
#2500 | ≤ 16 | ≤ 14 | 5.5±0.5 | ≥ 3.0 |
#3000 | ≤ 13 | ≤ 11 | 4.0±0.5 | ≥ 2.0 |
#4000 | ≤ 11 | ≤ 8.0 | 3.0±0.4 | ≥ 1.8 |
#6000 | ≤ 8.0 | ≤ 5.0 | 2.0±0.4 | ≥ 0.8 |
#8000 | ≤ 6.0 | ≤ 3.5 | 1.2±0.3 | ≥ 0.6 |
