液态硅胶混合加温固化用棕刚玉400目

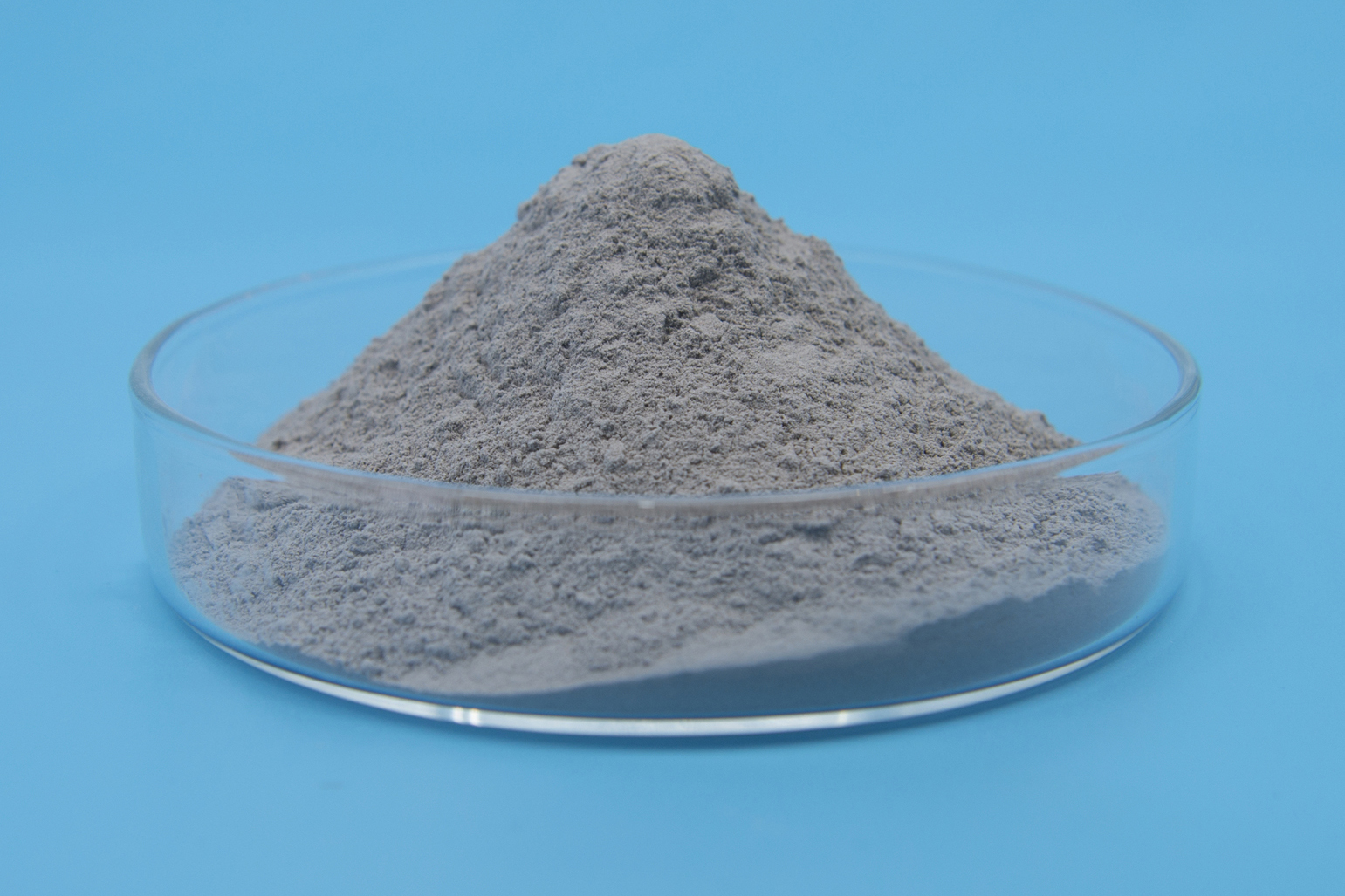

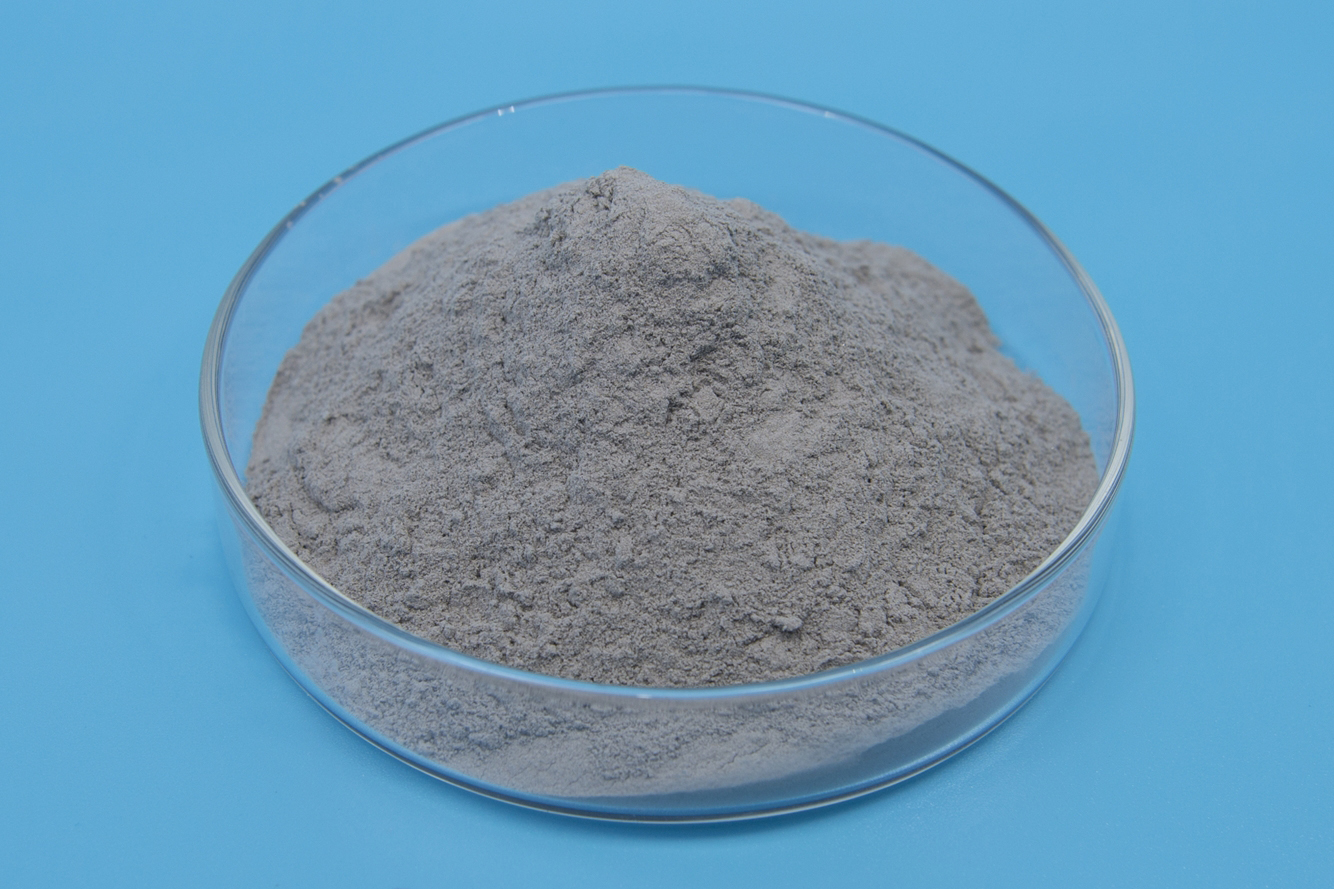

400 目棕刚玉是专为液态硅胶体系调配、加温固化工艺开发的功能性填充磨料。产品以优质铝矾土为原料，经电弧炉高温熔炼、破碎、精细分级、除铁提纯制成，粒度稳定控制在 400 目，颗粒形态圆润度适中，杂质含量低，磁性物质严格管控，避免影响硅胶基体色泽与固化效果。
将本品添加至液态硅胶中混合，加温固化后可显著提升硅胶制品的硬度、耐磨性能与抗撕裂强度，降低成品磨损率，有效改善硅胶表面抗刮擦能力。粉体分散性良好，在液态胶料中不易团聚，混料过程流动性佳，不会大幅增加体系黏度，适配常规搅拌工艺。产品化学惰性强，加温固化阶段不与硅胶、固化剂发生副反应，不会出现气泡、发黄、固化不完全等缺陷，保障成型产品性能均一。
物理特性-液态硅胶混合加温固化用棕刚玉400目
莫氏硬度 | 比重 | 堆积密度 | PH值 | 耐火度 |
9.0 | ≥3.90g/cm3 | 1.75-1.95g/cm3 | 7.0 | 2100℃ |
化学成分-液态硅胶混合加温固化用棕刚玉400目
Al2O3 | Fe2O3 | TiO2 | SiO2 | K2O | CaO | Na2O |
92.5-95.0% | ≤0.50% | 1.7-3.4% | ≤2.0% | ≤0.01% | / | / |
磨料粒度组成标准（白刚玉微粉生产上主要有3种标准：1.W标 2.JIS日标 3.FEPA 欧标）
其标准分别如下：
1.W标
粒 度 | 最粗粒 | 粗粒 | 基本粒 | 混合粒 | 细粒 | |||||
尺寸 范围 | 允许颗粒 | 尺寸 范围 | 重量% 不多于 | 尺寸 范围 | 重量% 不少于 | 尺寸 范围 | 重量% 不少于 | 尺寸 范围 | 重量% 不多于 | |
W63 | 100-80 | 1 | 80-63 | 15 | 63-50 | 50 | 63-40 | 80 | 细于40 | 5 |
W50 | 80-63 | 1 | 63-50 | 15 | 50-40 | 50 | 50-28 | 80 | 细于28 | 5 |
W40 | 63-50 | 1 | 50-40 | 15 | 40-28 | 50 | 40-20 | 80 | 细于20 | 5 |
W28 | 50-40 | 1 | 40-28 | 18 | 28-20 | 45 | 28-14 | 74 | 细于14 | 8 |
W20 | 40-28 | 1 | 28-20 | 18 | 20-14 | 45 | 20-10 | 74 | 细于10 | 8 |
W14 | 28-20 | 2 | 20-14 | 20 | 14-10 | 45 | 14-7 | 72 | 细于7 | 8 |
W10 | 20-14 | 2 | 14-10 | 20 | 10-7 | 40 | 10-5 | 70 | 细于5 | 10 |
W7 | 14-10 | 2 | 10-7 | 20 | 7-5 | 40 | 7-3.5 | 70 | 细于3.5 | 10 |
2. JIS 日标
粒度 | D0（um） | D3(um) | D50(um) | D94(um) |
#240 | 127以下 | 103以下 | 57.0±3.0 | 40以上 |
#280 | 112以下 | 87以下 | 48.0±3.0 | 33以上 |
#320 | 98以下 | 74以下 | 40.0±2.5 | 27以上 |
#360 | 86以下 | 66以下 | 35.0±2.0 | 23以上 |
#400 | 75以下 | 58以下 | 30.0±2.0 | 20以上 |
#500 | 63以下 | 50以下 | 25.0±2.0 | 16以上 |
#600 | 53以下 | 41以下 | 20.0±1.5 | 13以上 |
#700 | 45以下 | 37以下 | 17.0±1.5 | 11以上 |
#800 | 38以下 | 31以下 | 14.0±1.0 | 9.0以上 |
#1000 | 32以下 | 27以下 | 11.5.±1.0 | 7.0以上 |
#1200 | 27以下 | 23以下 | 9.5±0.8 | 5.5以上 |
#1500 | 23以下 | 20以下 | 8.0±0.6 | 4.5以上 |
#2000 | 19以下 | 17以下 | 6.7±0.6 | 4.0以上 |
