台球用品巧克粉生产用白色金刚砂微粉10000目电熔氧化铝粉WFA

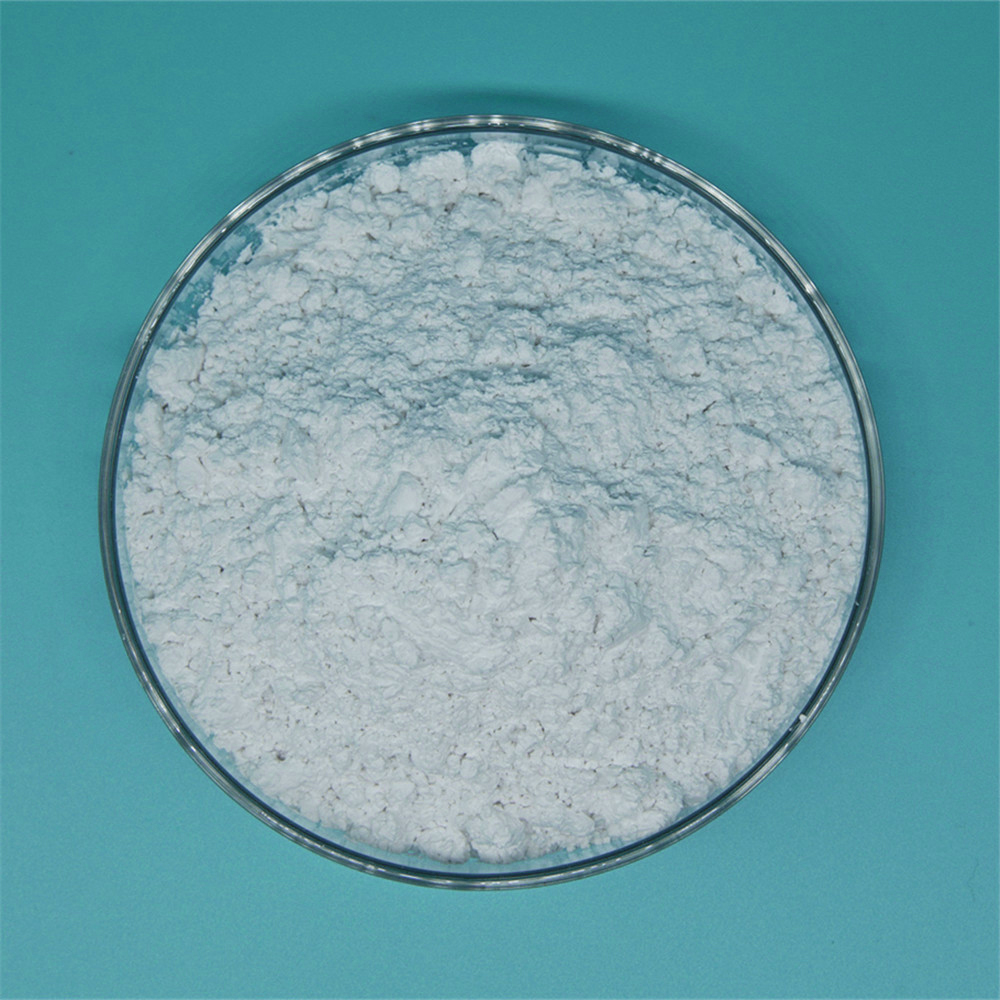

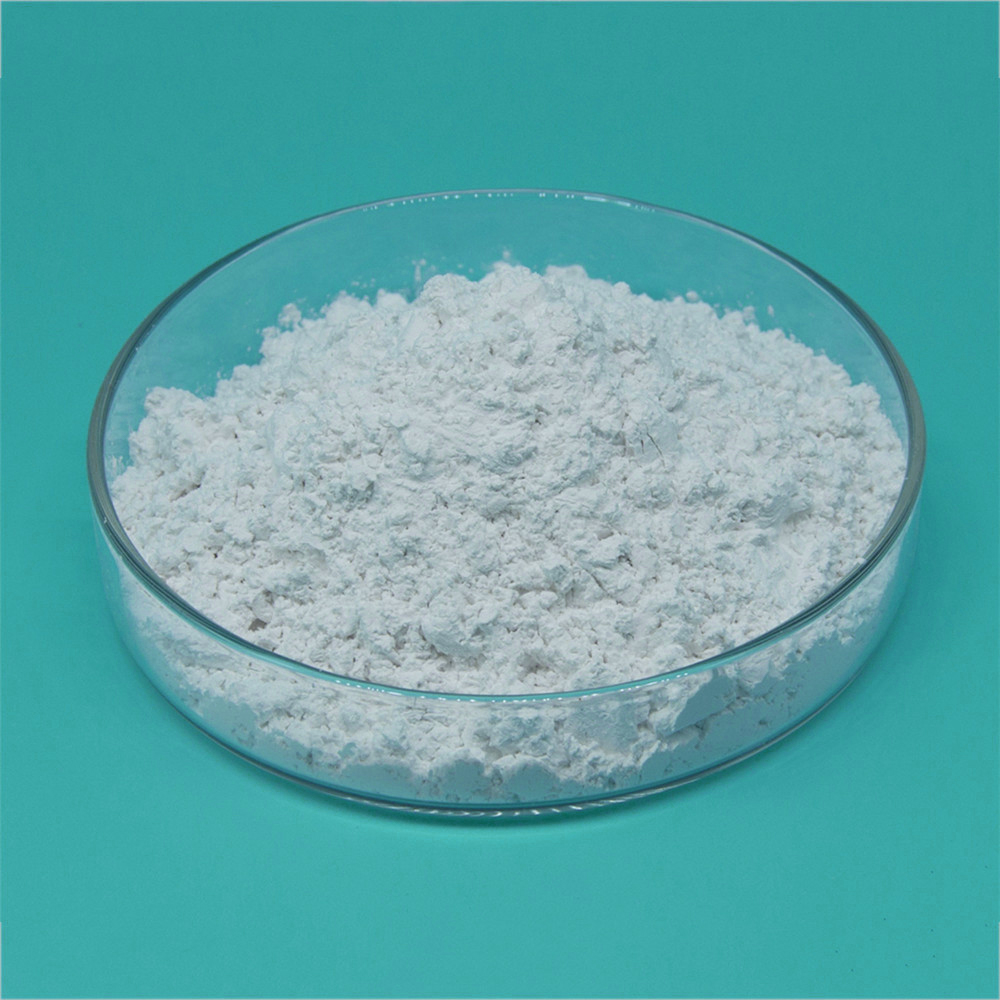

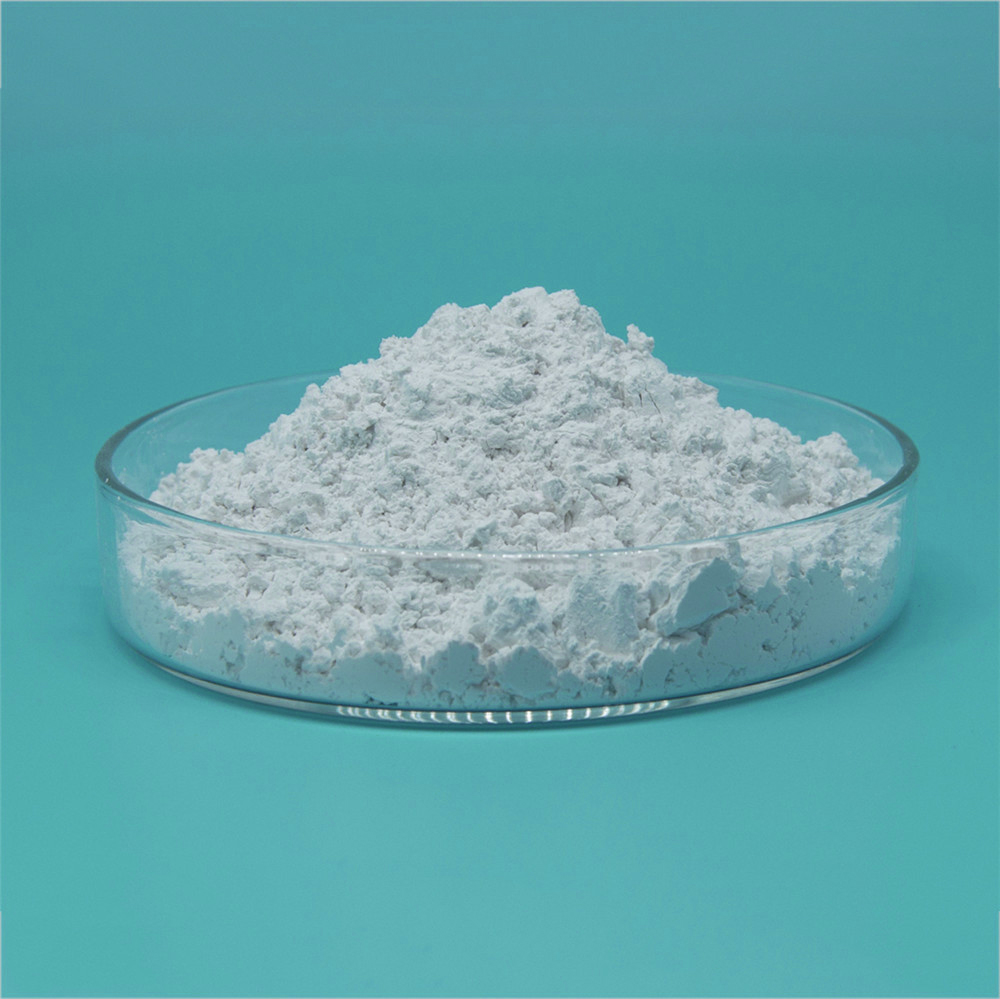

白刚玉（WFA 电熔白色氧化铝 / White Fused Alumina）微粉，精选高纯铝氧原料经高温电弧炉熔融结晶、精细研磨、精密分级制成，10000 目超细粉体，是高端台球巧克粉、台球擦粉专用核心耐磨摩擦填料。
核心优势
粒度超细均匀10000 目粒径精细集中，无大颗粒、无粗砂粒，调配巧克粉粉质细腻顺滑，擦杆不磨伤皮头、不刮损台球球面，手感温润不卡顿。
硬度适中、摩擦值稳定白刚玉晶体结构致密、硬度适中，添加进巧克粉可精准提升皮头与母球摩擦力，有效降低滑杆、跳杆、失误击球，控球稳定性大幅提升。
纯度高 白度好 易配色低铁低杂质、白度高、色相纯净，适配蓝色、绿色、黑色、无色透明等各色系巧克粉调色，不发灰、不杂色、不泛黄，成品色泽均匀高档。
分散性好 成型性强粉体流动性、相容性极佳，与树脂、油脂、粘结剂混配不分层、不结块，压制成型不裂块、不掉粉、硬度适中，耐用度高。
适用场景
专业斯诺克、美式八球、九球比赛级巧克粉生产
俱乐部、球房商用高档巧克粉原料
也可用于精密漆面抛光、模具抛光、精细研磨耗材等领域
物理指标：
颜色 | 白色 |
硬度 | 莫氏9.0 |
使用温度 | 1900 ℃ |
熔点 | 2250 ℃ |
比重 | 3.95g/cm3 |
体积密度 | 3.6g/cm3 |
堆积密度 | 1.55-1.95 g/cm3 |
晶形 | 多棱角 |
化学成分：
JIS240#-JIS2500# | JIS3000#-JIS4000# | JIS6000#-JIS10000# | |
AL2O3 | 99.30% 以上 | 99.10% 以上 | 98.8% 以上 |
SiO2 | 0.15% 以下 | 0.18% 以下 | 0.20% 以下 |
NA2O | 0.32% 以下 | 0.35% 以下 | 0.38% 以下 |
Fe2O3 | 0.10% 以下 | 0.10% 以下 | 0.10% 以下 |
CaO | 0.05% 以下 | 0.05% 以下 | 0.05% 以下 |
白刚玉微粉的粒度型号：
1. JIS日标：
JIS粒度 | D0(微米) | D3(微米) | D50(微米) | D94(微米) |
#240 | ≤ 127 | ≤ 103 | 57.0±3.0 | ≥ 40 |
#280 | ≤ 112 | ≤ 87 | 48.0±3.0 | ≥ 33 |
#320 | ≤ 98 | ≤ 74 | 40.0±2.5 | ≥ 27 |
#360 | ≤ 86 | ≤ 66 | 35.0±2.0 | ≥ 23 |
#400 | ≤ 75 | ≤ 58 | 30.0±2.0 | ≥ 20 |
#500 | ≤ 63 | ≤ 50 | 25.0±2.0 | ≥ 16 |
#600 | ≤ 53 | ≤ 41 | 20.0±1.5 | ≥ 13 |
#700 | ≤ 45 | ≤ 37 | 17.0±1.5 | ≥ 11 |
#800 | ≤ 38 | ≤ 31 | 14.0±1.0 | ≥ 9.0 |
#1000 | ≤ 32 | ≤ 27 | 11.5.±1.0 | ≥ 7.0 |
#1200 | ≤ 27 | ≤ 23 | 9.5±0.8 | ≥ 5.5 |
#1500 | ≤ 23 | ≤ 20 | 8.0±0.6 | ≥ 4.5 |
#2000 | ≤ 19 | ≤ 17 | 6.7±0.6 | ≥ 4.0 |
#2500 | ≤ 16 | ≤ 14 | 5.5±0.5 | ≥ 3.0 |
#3000 | ≤ 13 | ≤ 11 | 4.0±0.5 | ≥ 2.0 |
#4000 | ≤ 11 | ≤ 8.0 | 3.0±0.4 | ≥ 1.8 |
#6000 | ≤ 8.0 | ≤ 5.0 | 2.0±0.4 | ≥ 0.8 |
#8000 | ≤ 6.0 | ≤ 3.5 | 1.2±0.3 | ≥ 0.6 |
