滚筒抛光钛和不锈钢零件用铬刚玉微粉240目800目3000目

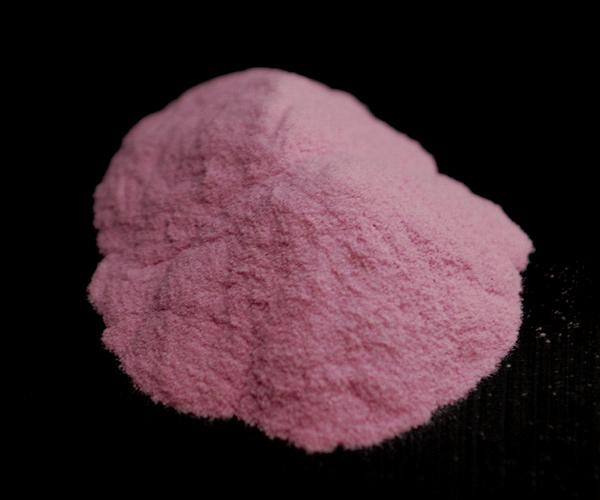

滚筒抛光钛和不锈钢零件用铬刚玉微粉240目800目3000目是以铬刚玉粉为原料，按照日标 JIS 标准，经过酸洗水分工艺生产出的微粉。加入铬质材料电熔后，刚玉呈粉红色，制成的微粉为浅粉色。铬刚玉具有如下优点：氧化铝纯度高，韧性比白刚玉高，晶体有多个锋利棱角，很好的耐用性能，硬度高，抗冲击性强，不含铁元素。应用于各种磨具，研磨膏，抛光，表面处理，直接研磨等领域。
化学成分-滚筒抛光钛和不锈钢零件用铬刚玉微粉240目800目3000目
成分 | 保证值 | 典型值 |
AL2O3 | ≥98% | 98.13% |
Cr2O3 | 0.5-2% | 1.17% |
NA2O | ≤0.4% | 0.36% |
SiO2 | ≤0.2% | 0.11% |
Fe2O3 | ≤0.1% | 0.05% |
磁性物含量 | ≤0.01% | 0.0003% |
物理特性-滚筒抛光钛和不锈钢零件用铬刚玉微粉240目800目3000目
基本矿物 | 晶体尺寸 | 莫氏 硬度 | 努普硬度 | 熔点 | 比重 | 堆积密度 | 颜色 | 晶型 |
α-Al2O3 | 600-800 μm | 9 | 2200-2300 kg/cm3 | 2050 ℃ | 3.9-4.1g/cm3 | 1.40-1.91 g/cm3 | 粉色 | 多棱型 |
郑州市海旭磨料有限公司可供应型号
粒度 | D0（um） | D3(um) | D50(um) | D94(um) |
#240 | 127 以下 | 103 以下 | 57.0±3.0 | 40 以上 |
#280 | 112 以下 | 87 以下 | 48.0±3.0 | 33 以上 |
#320 | 98 以下 | 74 以下 | 40.0±2.5 | 27 以上 |
#360 | 86 以下 | 66 以下 | 35.0±2.0 | 23 以上 |
#400 | 75 以下 | 58 以下 | 30.0±2.0 | 20 以上 |
#500 | 63 以下 | 50 以下 | 25.0±2.0 | 16 以上 |
#600 | 53 以下 | 41 以下 | 20.0±1.5 | 13 以上 |
#700 | 45 以下 | 37 以下 | 17.0±1.5 | 11 以上 |
#800 | 38 以下 | 31 以下 | 14.0±1.0 | 9.0 以上 |
#1000 | 32 以下 | 27 以下 | 11.5.±1.0 | 7.0 以上 |
#1200 | 27 以下 | 23 以下 | 9.5±0.8 | 5.5 以上 |
#1500 | 23 以下 | 20 以下 | 8.0±0.6 | 4.5 以上 |
#2000 | 19 以下 | 17 以下 | 6.7±0.6 | 4.0 以上 |
#2500 | 16 以下 | 14 以下 | 5.5±0.5 | 3.0 以上 |
#3000 | 13 以下 | 11 以下 | 4.0±0.5 | 2.0 以上 |
#4000 | 11 以下 | 8.0 以下 | 3.0±0.4 | 1.8 以上 |
#6000 | 8.0 以下 | 5.0 以下 | 2.0±0.4 | 0.8 以上 |
#8000 | 6.0 以下 | 3.5 以下 | 1.2±0.3 | 0.6 以上 |

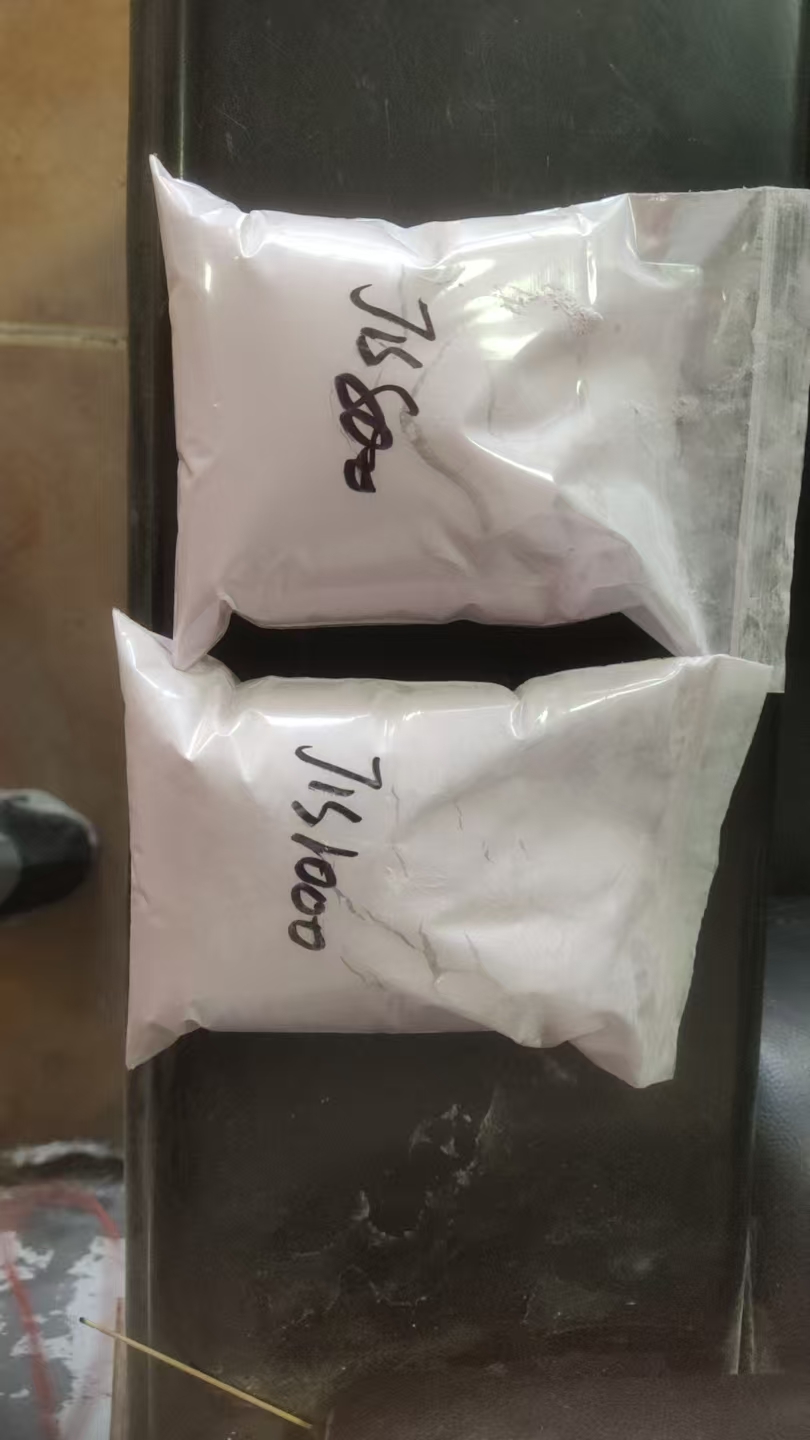

包装：25/20/15 公斤袋装，1 吨装吨包
主要用途：
1. 珩磨油石、橡胶结合剂砂轮、柔性砂轮、研磨砂轮等磨具产品。
2. 研磨石，三角、圆形、柱状抛光磨块。
3. 精细研磨介质。
4. 美甲工具。
